① 도면해독능력 키우기 (규격, 치수)



캐드 백날 배워봐야 도면 못그림

다루는 것과 다루지 않는 것

프로의 냄새가 나는 도면 포맷

도면쟁이가 범죄자의 사진에서 보는 투상법

둘 중에 뭐가 맞아?

프로처럼 치수 그리는 법

90도는 생략해도 되나?

이 중 쓰면 안되는 기호?

치수의 종류는 3개뿐

귀신같이 도면 잘 보는 사람 특징

---

규격

나라마다 사용하는 표준 다름



ISO 유럽

KS 대한민국

JIS 일본

ASME 미국 (구 ANSI)



모두 대동소이함



ASME와 ISO는 출발이 같고 JIS는 ISO를 기반으로 하며 KS는 JIS와 매우 흡사



---



투상법

가장 중요한 각법은 1각법(First Angle Projection)과 3각법 (Third Angle Projection)

우리나라는 거의 3각법 사용함



위 3각법 아래 1각법



우측면도가 오른쪽이면 1각법



---



치수 스타일

ASME스타일과 ISO스타일

보통 우리나라는 ISO스타일을 사용함.



ASME

- 치수선을 중간에 끊고 치수를 무조건 가로 방향으로 기입

- 마침표(.) 사용



ISO

- 치수선을 중간에 끊지 않고 치수를 치수선 위에 나란하게 기입

- 쉼표(,) 사용



치수선

치수선은 반드시 측정방향과 나란해야 함.

지켜지지 않으면 도면이 아님 (어차피 툴이 그냥 해주긴 함)





치수보조선



---



프로처럼 치수를 그리는 10가지 팁

1. 치수는 부족하지도 과도하지도 않게 (구속조건 확인)

2. 도면에 제작 방법까지 명시할 필요 없음

3. 하나에 대해 두 가지 이상의 해석이 나오지 않도록 명확히 그려야 함.

4. 같은 레벨의 치수끼리 정렬해라

5. 치수선 (및 보조선)의 불필요한 겹침을 피해라

6. 가장 가까운 치수는 10mm, 그다음부터는 6mm 떨어져서 그리기

7. 스태거링 (staggering)하면 가독성이 높아짐 (같은 위치일 때 지그재그로 치수 정렬)

8. 치수는 형상 외부에 배치

9. (표준 외) 폰트의 크기가 너무 크면 허접해 보인다

10. (표준 외) 치수가 너무 멀리 있으면 허접해 보인다



90도 치수는 생략해도 된다.

ASME Y14.5 (i) (j): 그려놓기를 90도처럼 그려놨는데 90도라고 명시하지 않은 형상은 알아서 90도라고 생각해라 (공차 (+-0.5도))



ISO 2768-1: 90도처럼 보이는데 명시되지 않은 것은 90도라고 생각하고 생략해도 된다.



---



가장자리에 해주는 작업

1. Chamfer (모따기)

2. Fillet (Round, 모깎이)



해주는 이유

1. 날카로운 모서리에 손을 다치지 않게

2. 부품의 결합이 쉽게



C / R / CR

R / SR

파이 / S파이



---



기호

1. 챔퍼 (C)

2. 필렛 (R) (2차원의 형태)

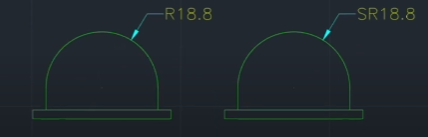

3. SR (Spherical (구형) Radius) : 구형일 경우에는 SR이라고 표기함

4. 파이 (원형의 지름 (2차원의 형태))

5. S파이 (구형일 경우 (조이스틱 생각하면 편함)

6. CR (Controlled Radius)

CR 예시

CR은 오른쪽 그림을 뜻하며 안쪽으로 다시 꺾인 형태가 없어야 함.



하지만 이 중에서 C와 CR은 사용하지 않음

왜냐하면

C 사용 안 하는 이유

위 그림과 같이 치수를 정확하게 표기해야 함.

같다면 사용할 수는 있음

하지만 같다면

C 사용 안 하는 이유 2

이처럼 표기도 가능함.



즉, ASME나 ISO 따를 경우 챔퍼기호인 "C"를 사용할 수 없다.

또한, "CR"은 ASME 도면에서만 쓸 수 있다.



---



치수의 종류

치수의 종류

1. 치수 (Dimention)

- 그냥 치수임. 제작에 참여하는 치수 = 컨트롤되는 치수 = 칼을 대는 치수



2. 참조치수 (Reference Dimention)

- 하등 쓰잘데기 없는 치수, 모두 지워도 해석에 문제없음

- 그럼에도 쓰는 이유는?

: 1. 이전공정에서 이미 맞춰와서 이번에는 칼을 댈 필요가 없을 때

: 2. 자동으로 도출되는 치수 (지우면 됨)

: 3. 참고용

- 그렇기 때문에 참조치수는 제작에 참여하지 않고 검사의 대상도 아니기 때문에 즉, 공차도 없음



3. 기본치수 (Basic Dimention)

예시

- '기하공차' 해석할 때만 쓰는 치수



위 3개의 치수 말고는 규정상 절대 없기 때문에

회사에서 3개 말고 다른 치수가 있으면 부끄러워할 필요 없이 사수한테 당당히 무엇인지 물어보면 된다.



---

도면의 고수 특징

: 도면의 부족함을 귀신 같이 알아냄 (이 치수가 왜 없지?)

: 하나의 치수는 형상의 위치정보이거나 사이즈 정보이거나 둘 중 하나임.

사이즈 정보 / 위치 정보

원형 형상을 보고 누가 위치 정보라고 말할 수 있는 사람은 없을 것이다.
"원형 형태라든지 홀 아니면 실린더의 외벽 그다음에 마주 보고 있는 두 평면 따놓은 슬롯이라든지 이런 것들은 우리가 확실하게 얘는 사이즈다" 라고 말할 수 있다.



---
