⑧ 도면해독능력 키우기 (자세공차)





자세공차

기본치수??



---



자세공차



자세공차 3총사



간단히 설명하면

직각도(수직도) 공차는 90도에 대한 내용

평행도는 0도에 대한 내용

경사도는 모든 각도에 대한 내용





1. 직각도(수직도) 공차

말그대로 데이텀 A에 대한 수직



자세공차는

축을 데이텀 삼아 다른 축을 관리
축을 데이텀 삼아 다른 면을 관리
면을 데이텀 삼아 다른 축을 관리
면을 데이텀 삼아 다른 면을 관리

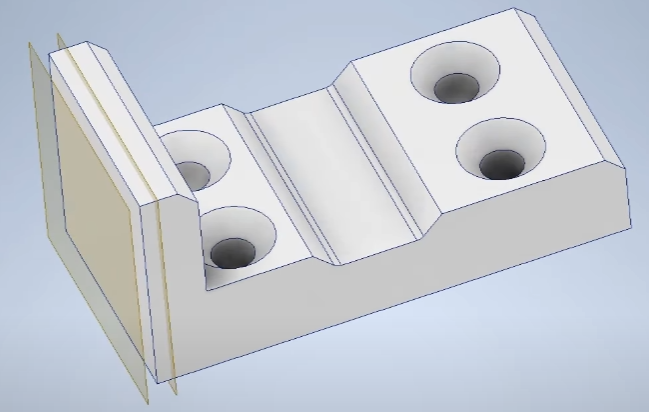

3D 모델링을 통해 직각도(수직도) 공차역



2. 평행도, 경사도 공차

데이텀 A를 기준으로 한 평행도 공차

원형 중심축에 대한 평행도 공차/ 중심평면에 대한 평행도 공차 / 데이텀 B를 기준으로 한 평면사이의 공간이 0.12라는 뜻의 경사도 공차 (각도 쓰면 안됨)



• 자세공차를 안 쓰면 처음 제작의 어려움이 있을 수 있음
• 항상 데이텀을 참조해야함. (데이텀이 없으면 틀린 도면임)
• 자세공차는 평면도의 역할을 동시에 하고 있으면서 방향을 추가한 것임
• 공차역의 위치는 고정되어 있지 않다!
  • 공차역의 방향만 구속되어있음 (마음대로 공차역을 움직일 수는 있으나 각도는 유지하며 움직임)
• 직각도(수직도)랑 평행도는 기본치수를 쓰지 않는다.
  • 경사도는 예외적으로 경사를 알려주는 각도치수가 쓰이기는 함



그래서 기본치수가 뭐임?

이거임



• 기본치수: 이론적으로 정확한 치수
  → 형상의 위치와 방향을 알려주는 치수가 아니라 공차역의 위치와 방향을 알려주는(구속하는) 치수다.
• 위 그림처럼 숫자에 네모로 채워진 형태임.
• 홀의 축이 화살이라면 공차역은 과녁이다.

기하공차	기본치수
진직도	X
평면도	X
진원도	X
원통도	X
직각도(수직도)	X
평행도	X
경사도	△ (방향을 나타내는 기본치수만 필요)
선/면의 윤격도	O
위치도	O
동심도	X
대칭도	X
원주 흔들림 / 온 흔들림	X



---
